一、機器用途、工作條件

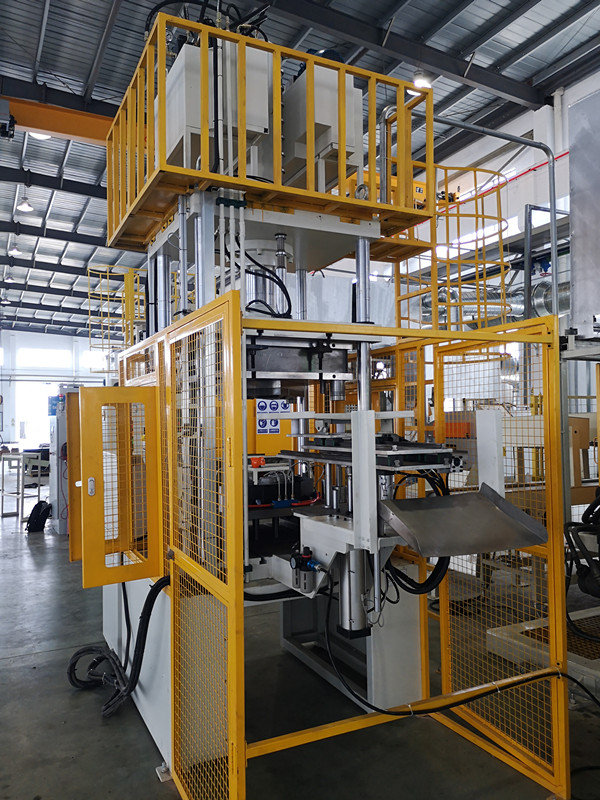

本機是按照用戶的技術要求專門設計、制造的四柱式液壓機,主要用于壓鑄制品、鋁鎂制品類零件切邊工藝。
二、機器使用條件:
工作環境溫度:設備能在環境溫度 10°~ 40°c 相對濕度 95%的情況下,每日工作 24 小時不出現故障(操作不當除外)。
動力電源:三相四線制 380v/50hz 電源
電壓波動范圍 380v±10%
液壓系統使用介質:yb-n46#抗磨液壓油
三、液壓機操作方式及工藝動作:
本壓機的工作方式選擇:有調整、半自動兩種工作方式,在操作面板上裝有下壓時間繼電器,
1)調整:調整”亦稱點動,按壓相應的按鈕產生相應的動作,手松即停,主要用于機器和模具的調整,其動作有滑塊下行、回程動作。
2)雙手動單次循環:雙手啟動按鈕---設備快速下行----接近工件慢速工進——
沖切完畢—快速回程--接料盤推進頂料缸將模具中產品頂出落入托盤----推盤退回到位停止,
設備完成一次連續的動作;
3.1.2滑塊設有調壓閥和行程開關。能根據工藝需要來調整控制滑塊的壓力和行程位置。
3.1.3本機主缸采用一個活塞式油缸(子母缸),驅動滑塊快下快回。
